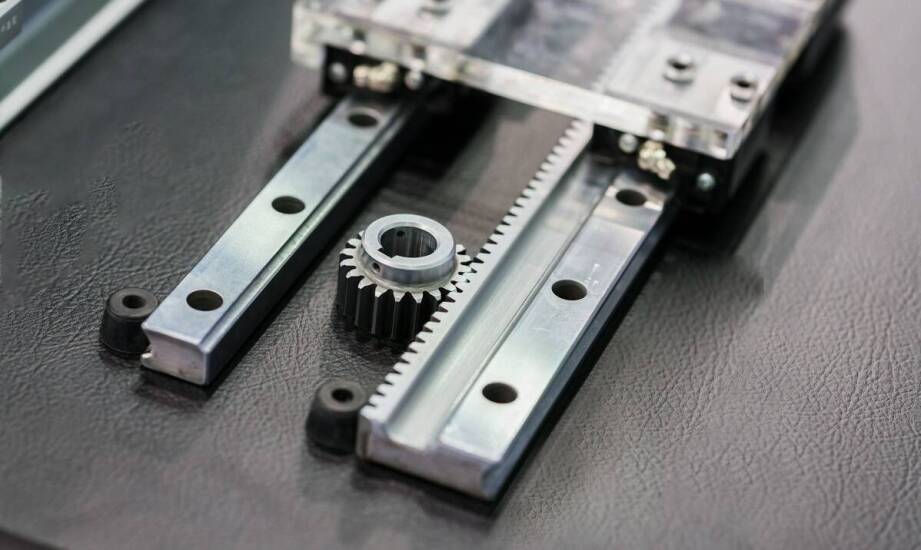

Zasada działania prowadnic liniowych i ich rola w automatyce przemysłowej

Prowadnice liniowe działają prosto: wózek z elementami tocznymi przesuwa się po hartowanej szynie, co zapewnia ruch wzdłuż jednej osi z minimalnym tarciem i wysoką powtarzalnością. Ta konstrukcja pozwala uzyskać precyzję rzędu setnych milimetra, stabilnie przenosi obciążenia i bezpośrednio wpływa na dokładność maszyn CNC, robotów oraz linii montażowych. Poniżej wyjaśniamy, jak to jest zbudowane, jak działa i jak dobrać prowadnicę pod wymagania automatyki przemysłowej.

Przeczytaj również: Czy warto kupić talerzyki deserowe z Bolesławca?

Z czego składa się prowadnica liniowa i jak działa?

Typowa prowadnica liniowa składa się z dwóch podstawowych elementów: szyny liniowej oraz wózka tocznego. Szyna to nieruchomy profil z hartowanej stali z precyzyjnie obrobionymi bieżniami. Wózek zawiera elementy toczne (kulki lub wałeczki), które krążą w obiegu zamkniętym, rozkładają obciążenia i minimalizują tarcie. Ta para tworzy układ o niskim oporze ruchu i wysokiej sztywności.

Przeczytaj również: Elastyczne wanny wychwytowe - praktyczne rozwiązania dla przemysłu chemicznego

W praktyce wózek przemieszcza się wzdłuż osi wyznaczonej przez szynę. Kulki lepiej sprawdzają się przy wyższych prędkościach i mniejszym oporze, wałeczki oferują większą nośność i sztywność na małej powierzchni. Zastosowanie uszczelnień czołowych i smarowania wydłuża żywotność oraz utrzymuje stałą kulturę pracy.

Przeczytaj również: Wpływ jakości materiałów na komfort snu - dlaczego to ważne?

Kluczowe parametry: precyzja, nośność i sztywność

Precyzja i powtarzalność wynikają z jakości obróbki bieżni oraz klasy dokładności (np. normalna, precyzyjna, wysoka). Im wyższa klasa, tym mniejsze odchyłki równoległości i gładkości ruchu. W automatyce, szczególnie w CNC i robotyce, liczy się nie tylko dokładność pozycjonowania, ale i powtarzalne osiąganie tej samej pozycji w cyklu.

Przenoszenie obciążeń obejmuje siły pionowe, boczne i momenty skręcające. Wózki o dłuższym korpusie lub podwójnej długości lepiej radzą sobie z momentami, a profil bieżni typu gotyckiego zwiększa nośność w wielu kierunkach. Sztywność układu rośnie wraz z większym przekrojem szyny, twardszym materiałem i zastosowaniem wałeczków zamiast kulek.

Zasada współpracy z napędem: od silnika do ruchu liniowego

Prowadnice nie napędzają ruchu – prowadzą go. Za przesuw odpowiadają napędy systemów: śruby kulowe, paski zębate, napędy rack-and-pinion, serwomotory lub układy pneumatyczne. Śruba kulowa oferuje wysoką precyzję i siłę przy umiarkowanych prędkościach; pasek zębaty zapewnia szybki przejazd przy lżejszych obciążeniach; listwa zębata łączy duże skoki z dobrą sztywnością; pneumatykę wybiera się dla prostych, powtarzalnych ruchów.

Kluczowe jest zestrojenie charakterystyki prowadnicy z napędem: im wyższa dynamika i prędkość, tym większe znaczenie ma niskie tarcie, niewielka bezwładność wózka i stabilne smarowanie. W systemach serwo minimalizacja luzów i dobór odpowiedniej klasy dokładności redukują drgania oraz overshoot.

Rola prowadnic w automatyce przemysłowej

W maszynach CNC prowadnice gwarantują gładki przesuw osi i utrzymanie geometrii obróbki, co przekłada się na jakość powierzchni i dokładność wymiarową. W robotyce (np. osie liniowe dla robotów współpracujących) odpowiadają za stabilność toru i bezpieczeństwo ruchu przy częstych zmianach prędkości. Na liniach montażowych wspierają szybkie pozycjonowanie modułów, stolików i chwytaków, zwiększając przepustowość i ograniczając przestoje.

Ich wszechstronność zastosowań obejmuje również urządzenia pakujące, maszyny drukujące i systemy medyczne, gdzie liczy się cicha praca, czystość i odporność na wibracje. W każdym przypadku prowadnica stanowi fundament dokładnego ruchu liniowego, bez którego zaawansowana automatyzacja traci stabilność i jakość.

Dobór prowadnicy: kryteria techniczne i praktyczne

Dobór rozpoczyna się od obliczenia całkowitego obciążenia i momentów działających na wózek. Następnie określa się prędkość, przyspieszenia i cykl pracy. Ważna jest klasa dokładności, dopuszczalne luzy, długość dostępnego skoku i środowisko pracy (pył, wilgoć, chemikalia). W aplikacjach o dużej dynamice warto rozważyć łożyska wałeczkowe i szyny o większym przekroju, w lekkich układach – kulkowe dla mniejszego tarcia.

Uprość montaż: użyj szyn o podwyższonej prostoliniowości i precyzyjnie obrobionych baz. Zadbaj o smarowanie (centralne lub kasetowe), uszczelnienia czołowe i opcjonalne osłony fałdowe. Dobry kompromis między ceną a osiągami zapewnia klasa normalna z wózkiem wydłużonym i uszczelnieniami odpornościowymi do środowisk produkcyjnych.

Trwałość i niezawodność w warunkach przemysłowych

Żywotność prowadnic wyznacza nośność dynamiczna i realny profil obciążenia. Czystość bieżni ma kluczowe znaczenie: cząstki stałe przyspieszają zużycie. Dlatego stosuje się skrobaki, osłony i szczotki. Regularna inspekcja luzów, kontrola hałasu i temperatura pracy pozwalają wcześnie wykryć zużycie. W strefach mycia lub kontaktu z wilgocią sprawdzają się wykonania nierdzewne oraz smary do branży spożywczej.

W systemach o wysokiej powtarzalności pracy (24/7) praktykuje się konserwację prewencyjną: wymianę wkładów smarnych w cyklach, czyszczenie i kontrolę ustawienia toru. Takie podejście utrzymuje parametry geometryczne maszyny i obniża koszty przestojów.

Przykłady zastosowań i rozmowa z inżynierem

Operator: Potrzebujemy stabilnego przesuwu 1,5 m dla prasy montażowej, obciążenie 300 kg. Czy kulkowa prowadnica wystarczy?

Inżynier: Przy takim momencie i masie rozważyłbym wózek wałeczkowy i szynę szerszą. Dla prędkości do 1 m/s będzie sztywno i trwało. Do tego śruba kulowa o odpowiednim skoku, osłona harmonijkowa i centralne smarowanie.

Operator: A jeżeli zwiększymy prędkość do 2,5 m/s?

Inżynier: Wtedy pasek zębaty z prowadnicą kulkową o niskim tarciu może być korzystniejszy, o ile obciążenie dynamiczne i ugięcia mieszczą się w granicach. Zadbajmy o klasę precyzji i amortyzację na końcach skoku.

Integracja z systemami profili aluminiowych i oferta B2B

W lekkich konstrukcjach maszyn, stanowiskach montażowych i modułach pick-and-place prowadnice łatwo integrują się z systemami profili aluminiowych. Umożliwia to szybkie budowanie osi liniowych, stołów XY i modułów portalowych, skracając czas uruchomienia i ułatwiając serwis. Dla firm B2B liczy się dostępność komponentów, wsparcie aplikacyjne i kompatybilność z napędami serwo oraz falownikami.

Jeśli szukasz dopasowanych rozwiązań i wsparcia technicznego przy doborze komponentów przeniesienia napędu, sprawdź prowadnice liniowe i skontaktuj się z działem technicznym w celu weryfikacji obciążeń, doboru uszczelnień oraz akcesoriów montażowych.

Lista kontrolna do szybkiego doboru (praktyczny skrót)

• Obciążenia: masa, momenty, rozkład sił i pozycja środka ciężkości.
• Dynamika: prędkość, przyspieszenie, częstotliwość cykli, długość skoku.
• Dokładność: klasa precyzji, dopuszczalny luz, sztywność osi.
• Środowisko: pył, wilgoć, chemikalia, temperatura, czystość.
• Smarowanie i uszczelnienia: interwały, metoda, typ smaru.
• Integracja: rodzaj napędu, miejsce na osłony, bazowanie i krańcówki.

Najczęstsze błędy i jak ich uniknąć

• Niedoszacowanie momentów – prowadzi do zacinania i szybszego zużycia; stosuj wózki dłuższe lub dwa wózki na szynie.
• Pominięcie czystości – brak osłon i skrobaków skraca żywotność; zaprojektuj ochronę już na etapie koncepcji.
• Niewłaściwe smarowanie – zbyt rzadkie lub nieodpowiednim środkiem; wdroż interwały i dokumentuj serwis.
• Niepłaska baza montażowa – powoduje naprężenia i hałas; planuj płaskość i równoległość zgodnie z kartą produktu.
• Rozjazd z napędem – zbyt lekka prowadnica przy mocnym serwo; dobieraj komponenty jako układ, nie osobno.
